应用范围:

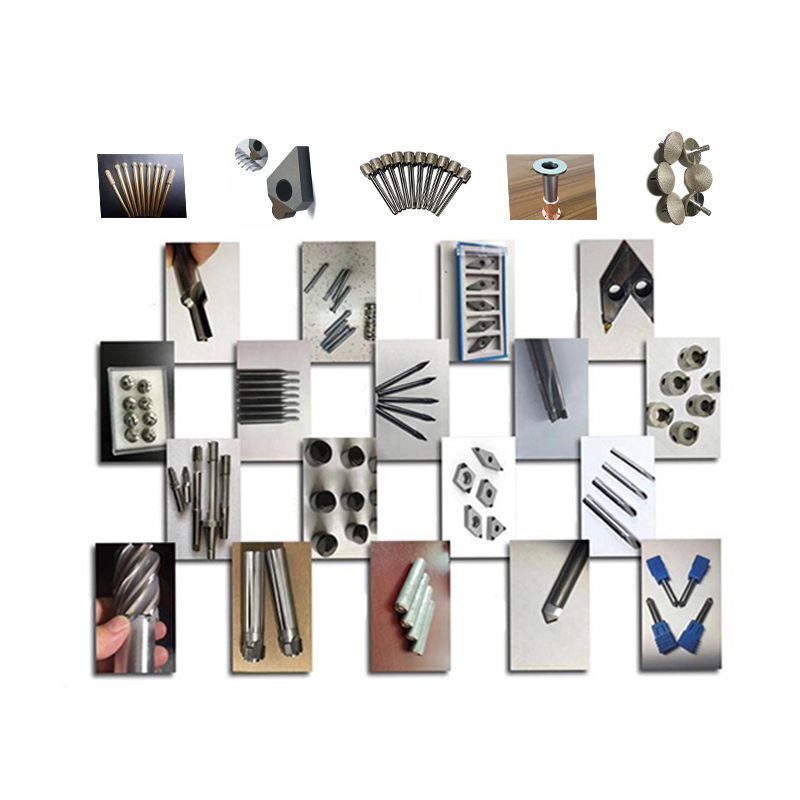

PCD硬质合金，金刚石刀具、金属材料高真空焊接、高温烧结、退火、除气、质量检测。
主要特征:

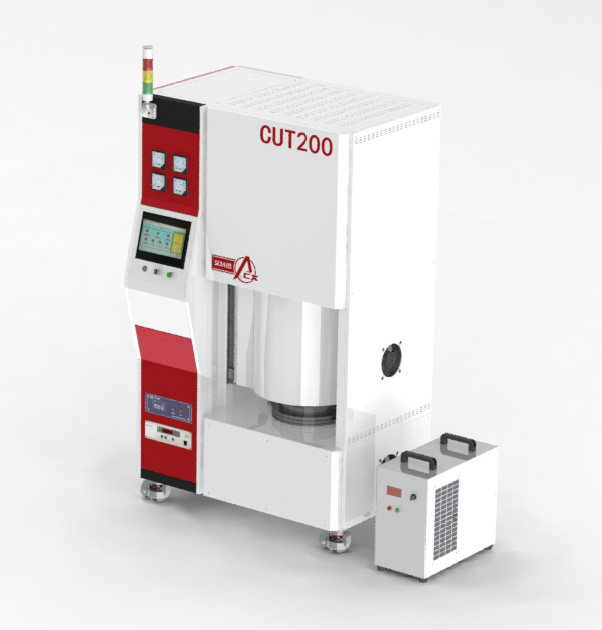

立式真空钎焊炉占用空间小，可升降加热区，更易于送、取料。
加热区尺寸：400mm。 ***大限度。 温度：≤1000℃。 ******真空度：6×10-4Pa。 炉管尺寸外径200 /内径190 /长度600mm。
焊接质量好，强度高，稳定性强。 该设备仅需10-13分钟即可达到10-3 Pa的真空度，15-20分钟即可达到10-4 Pa的真空度，而***终真空度为10-5 Pa。
设备处理一炉产品（包括抽真空，加热，冷却，获得产品）大约仅需120-150分钟即可。
技术参数：
设备型号 | CUT200 |
炉管尺寸 | 外径200/内径190/长600mm |
加热区尺寸 | 400mm |
加热元件 | 红外灯管 |
测温元件 | N型测温传感器（欧米茄） |
控制段数 | 30段 |
控制精度 | ±1℃ |
******温度 | ≤1000℃ |
工作温度 | ≤900℃ |
升温速率 | ≤20℃/min |
冷却方式 | 水冷（法兰、分子泵） |
制冷机 | CW-5200 |
驱动方式（自动） | 电动（炉管/炉体升降、开关门） 气动（真空阀门） |
真空抽速 | 600L/S |
******真空度 | 6×10-4（空炉、冷态经净化） |
工作真空 | 6*10-3pa |
进/出气 | 预留进出气孔（可充氮气、氩气等惰性气体） |
控制方式 | 自动/手动 PLC控制 |
隔热方式 | 6层金属屏镜面反射+2层料盘 |
人机界面 | 10寸触摸屏 |
***大功率 | 10KW |
电源配备功率 | AC 220V 20KW |
总质量 | 550KG |
